Como proveedor de Bezel Mould, la precisión no es sólo un término técnico; es la piedra angular de nuestro negocio. En la altamente competitiva industria de moldes para automóviles, la precisión de un molde de bisel impacta directamente en la calidad del producto final. Un molde de bisel preciso garantiza que los biseles producidos encajen perfectamente en las posiciones previstas, mejorando la estética general y la funcionalidad de los componentes automotrices. En este blog, compartiré algunos métodos efectivos para medir la precisión de un molde de bisel.
1. Medición de la precisión dimensional
La precisión dimensional es uno de los aspectos más críticos de la precisión de un molde de bisel. Se refiere a qué tan estrechamente coinciden las dimensiones reales del molde con las especificaciones de diseño. Para medir la precisión dimensional, comúnmente utilizamos máquinas de medición de coordenadas (MMC).
Las CMM son dispositivos de medición de alta precisión que pueden determinar con precisión las coordenadas de puntos en la superficie del molde. Comparando estas coordenadas medidas con los valores de diseño, podemos calcular las desviaciones dimensionales. Por ejemplo, si el diseño especifica que una determinada longitud de la cavidad del molde del bisel es de 100 mm y la CMM mide que es 100,02 mm, la desviación dimensional es de +0,02 mm.
Además de las MMC, también se pueden utilizar sistemas de medición ópticos para medir la precisión dimensional. Estos sistemas utilizan cámaras y algoritmos avanzados de procesamiento de imágenes para capturar y analizar la forma y las dimensiones del molde. Son particularmente útiles para medir geometrías complejas a las que puede resultar difícil acceder con una MMC. Por ejemplo, al medir los detalles finos de un molde de bisel con patrones intrincados, un sistema de medición óptico puede proporcionar mediciones precisas y de alta resolución.
2. Medición del acabado superficial
El acabado superficial de un molde de bisel es otro factor importante que afecta su precisión. Un acabado superficial liso es esencial para producir biseles con una apariencia de alta calidad y una funcionalidad adecuada. Las superficies rugosas pueden provocar defectos como rayones, coloración desigual y mal ajuste en el producto final.
Uno de los métodos comunes para medir el acabado superficial es utilizar un perfilómetro de superficie. Un perfilómetro de superficie mide la rugosidad de la superficie del molde trazando un lápiz a lo largo de la superficie. Registra las desviaciones verticales del perfil de la superficie y calcula parámetros como Ra (desviación media aritmética del perfil) y Rz (altura máxima del perfil). Para un molde de bisel, un valor Ra más bajo indica un acabado superficial más suave.
Otro enfoque es el uso de técnicas ópticas de medición de superficies. Estas técnicas, como la interferometría de luz blanca, pueden proporcionar mediciones sin contacto y de alta resolución de la topografía de la superficie. Son especialmente adecuados para medir áreas pequeñas y superficies delicadas sin causar ningún daño al molde.
3. Medición de tolerancia geométrica
Las tolerancias geométricas definen la variación permitida en la forma, orientación y ubicación de las características en un molde de bisel. Medir las tolerancias geométricas es fundamental para garantizar que el molde cumpla con los requisitos de diseño y pueda producir biseles que encajen correctamente en el ensamblaje del automóvil.
La rectitud, la planitud, la circularidad y la cilindricidad son algunas de las tolerancias geométricas comunes que deben medirse. Para medir la rectitud, se puede utilizar una regla o un dispositivo de medición basado en láser. La regla se coloca contra la superficie del molde y se mide cualquier espacio entre la regla y la superficie para determinar la desviación de la rectitud.
La medición de la planitud se puede realizar utilizando una placa de superficie y un medidor de altura. El molde se coloca sobre la placa de superficie y se mide la altura de diferentes puntos de la superficie del molde. La diferencia entre las alturas máxima y mínima representa la desviación de planitud.
Las mediciones de circularidad y cilindricidad son más complejas y a menudo requieren equipos de medición especializados, como probadores de redondez. Estos probadores giran el molde o la sonda de medición alrededor de la característica circular o cilíndrica y miden las desviaciones radiales para determinar el error de circularidad o cilindricidad.
4. Medición de dureza y densidad del material
La dureza y densidad del material del molde también pueden afectar la precisión de un molde de bisel. La dureza o densidad desigual puede provocar deformaciones durante el proceso de moldeo, lo que da lugar a imprecisiones dimensionales y un acabado superficial deficiente de los biseles producidos.
La medición de la dureza se puede realizar utilizando durómetros como los durómetros Rockwell, Brinell o Vickers. Estos probadores aplican una carga específica a la superficie del material del molde y miden el tamaño de la hendidura dejada. Luego, el valor de dureza se determina basándose en la relación entre la carga y el tamaño de la indentación.
La medición de la densidad se puede realizar utilizando métodos como el principio de Arquímedes. El molde se pesa en aire y luego en líquido, y la densidad se calcula en función de la diferencia de pesos y la densidad conocida del líquido. Al asegurarnos de que la dureza y densidad del material del molde estén dentro del rango especificado, podemos mantener la precisión del molde del bisel durante su vida útil.
5. Medición de estabilidad térmica
Durante el proceso de moldeo, el molde del bisel se somete a altas temperaturas. La estabilidad térmica es crucial para garantizar que el molde mantenga su precisión en estas condiciones. Un molde con mala estabilidad térmica puede expandirse o contraerse de manera desigual, provocando cambios dimensionales y defectos en los biseles producidos.
Para medir la estabilidad térmica, podemos utilizar cámaras termográficas para monitorear la distribución de temperatura en la superficie del molde durante los ciclos de calentamiento y enfriamiento. Al analizar las variaciones de temperatura, podemos identificar áreas del molde que son propensas a sufrir estrés térmico y deformación.
Otro método consiste en medir el coeficiente de expansión térmica (CTE) del material del molde. El CTE indica cuánto se expande o contrae el material por unidad de cambio de temperatura. Al medir con precisión el CTE y asegurarnos de que esté dentro de un rango aceptable, podemos predecir y controlar los cambios dimensionales inducidos térmicamente del molde del bisel.

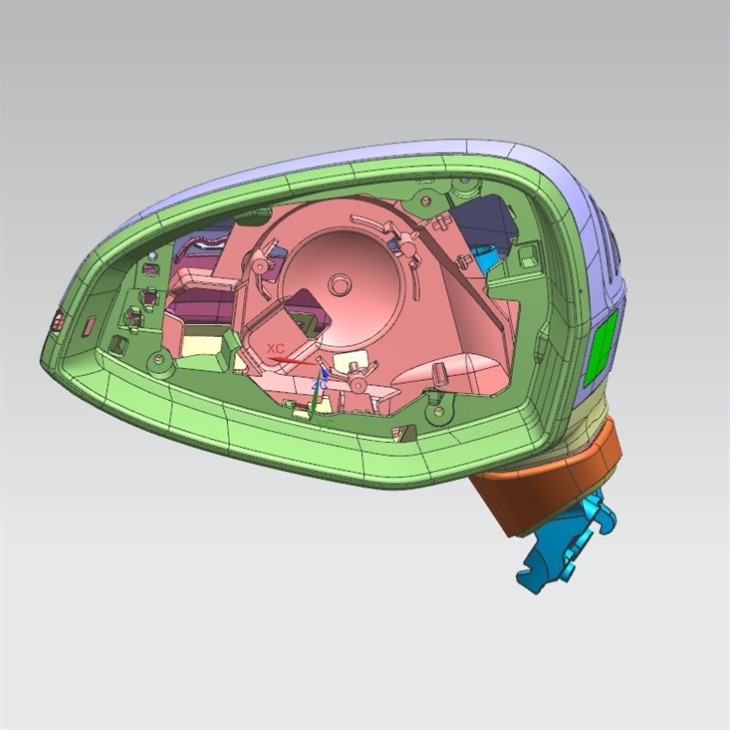

Como proveedor de moldes de bisel, estamos comprometidos a proporcionar moldes de alta precisión a nuestros clientes. Nuestras avanzadas técnicas de fabricación y medición garantizan que cada molde de bisel cumpla con los más estrictos estándares de calidad. Si está buscando alta calidadMolde de bisel,Molde de cubierta de rueda, oMolde de espejo trasero, lo invitamos a contactarnos para una discusión detallada sobre sus requisitos específicos. Nuestro equipo de expertos está listo para ayudarlo a encontrar las soluciones de moldes más adecuadas para sus necesidades de producción automotriz.
Referencias
- Smith, J. (2018). Medición de precisión en la fabricación de moldes. Revista de tecnología de fabricación, 25 (3), 123 - 135.
- Johnson, A. (2019). Acabado superficial y su impacto en la precisión del molde. Revisión de ingeniería automotriz, 18 (4), 78 - 85.
- Marrón, C. (2020). Medición de tolerancia geométrica para moldes de automoción. Ciencia y tecnología de fabricación, 30 (2), 90 - 102.
